System Family khác Loadable Family ở điểm nào?

System Family khác Loadable Family ở điểm nào? So sánh chi tiết trong Revit

Trong lộ trình học Revit và triển khai dự án BIM (Building Information Modeling), có một khái niệm mà bất kỳ kỹ sư hay kiến trúc sư nào cũng phải nằm lòng: Family. Tuy nhiên, câu hỏi khiến nhiều người mới bắt đầu thường xuyên thắc mắc là: "System Family khác Loadable Family ở điểm nào?".

Việc hiểu sai bản chất hai loại Family này không chỉ khiến file dự án nặng nề, khó quản lý mà còn làm sai lệch quy trình trích xuất khối lượng và phối hợp thông tin (Coordination). Bài viết này, tác giả Dương Thắng sẽ cùng bạn "mổ xẻ" chi tiết để làm chủ hoàn toàn các thành phần trong Revit.

1. Family trong Revit là gì? Bản chất của "Tế bào" BIM

1.1. Khái niệm Family trong Revit

Hãy tưởng tượng Revit là một bộ xếp hình Lego thông minh. Mỗi viên gạch, mỗi ô cửa hay mảng tường đều là một "Family". Theo định nghĩa chuyên môn, Family là một tập hợp các đối tượng có chung một bộ thông số (parameters), hành vi tương tự và giao diện đồ họa giống nhau.

Ví dụ thực tế: Bạn có một Family "Cửa đi đơn". Trong đó, bạn có thể tạo ra các "Type" (kiểu) khác nhau như: Cửa 800x2100mm, Cửa 900x2200mm. Dù kích thước khác nhau nhưng chúng đều thuộc một dòng họ vì có cùng cách đóng mở và thuộc tính vật liệu.

1.2. Vai trò của Family trong mô hình BIM

Trong kỷ nguyên chuyển đổi số ngành xây dựng, Family không chỉ là hình khối 3D mà còn là "thùng chứa dữ liệu":

• Tham số hóa (Parametric): Thay đổi một con số, hình dáng thay đổi theo.
• Quản lý dữ liệu: Giúp thống kê số lượng thép, diện tích sơn, hay model thiết bị chính xác đến từng mm.
• Chuẩn hóa: Giúp các đơn vị thiết kế và nhà thầu nói chung một "ngôn ngữ" dữ liệu theo chuẩn ISO 19650.

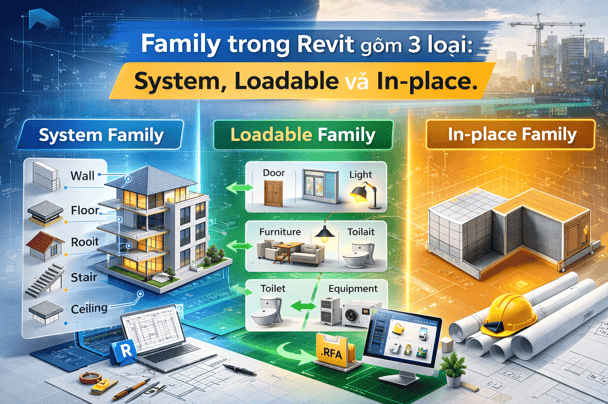

Hình ảnh 1: Family trong Revit gồm 3 loại chính: System, Loadable và In-place.

2. Các loại Family trong Revit phổ biến nhất

Revit chia Family thành 3 nhóm quân binh chủng riêng biệt để quản lý hàng vạn cấu kiện trong một tòa nhà:

• System Family (Family hệ thống): Được tạo sẵn trong lõi phần mềm, cấu tạo nên lớp vỏ và khung cốt tòa nhà (Tường, Sàn, Mái).
• Loadable Family (Family có thể tải vào): Các cấu kiện rời (.RFA), được tạo ra trong môi trường Family Editor (Bàn, ghế, cửa, thiết bị MEP).
• In-place Family (Family tạo tại chỗ): Dùng cho những hình học đặc biệt, xuất hiện duy nhất 1 lần và không có nhu cầu tái sử dụng.

3. System Family là gì? "Bộ khung" không thể tách rời

System Family là loại family mà định nghĩa của nó đã nằm sẵn trong file dự án (Project). Bạn không bao giờ tìm thấy một file "Tuong.rfa" nào độc lập trên máy tính.

Đặc điểm nổi bật:

• Không thể lưu thành file .rfa riêng biệt bên ngoài dự án.
• Chỉnh sửa giới hạn: Chỉ có thể thay đổi cấu trúc lớp (Layers) thông qua Type Properties.
• Tính kế thừa: Phải dùng lệnh "Transfer Project Standards" để sao chép sang dự án khác.

4. Loadable Family là gì? "Nội thất" linh hoạt

Loadable Family (hay Component Family) là những đối tượng bạn có quyền kiểm soát tuyệt đối về hình dáng và dữ liệu. Chúng được tạo ra từ các file mẫu (.RFT) và lưu thành file (.RFA).

Đặc điểm nổi bật:

• Tham số Parametric: Linh hoạt thay đổi Dài, Rộng, Cao chỉ bằng một lần nhập số.
• Tính di động: Dễ dàng chia sẻ qua email, lưu trữ trên kho thư viện BIM Cloud.
• Tùy biến cao: Cho phép dựng mọi hình thù phức tạp bằng các lệnh khối 3D (Extrude, Sweep...).

5. So sánh System Family và Loadable Family chi tiết

6. Khi nào nên dùng loại nào? Kinh nghiệm thực chiến

Việc lựa chọn đúng loại Family giúp quy trình điều phối BIM diễn ra trơn tru:

• Sử dụng System Family khi: Vẽ các cấu kiện bao che, kết cấu nền tảng bám theo cao độ (Wall, Floor, Roof, Ceiling, Stairs).
• Sử dụng Loadable Family khi: Vẽ các cấu kiện lắp ráp, trang thiết bị nội thất, thiết bị MEP (Door, Window, Furniture, Pump, Lighting).

7. Quy trình tạo một Loadable Family chuẩn SEO-BIM

Để Family đạt chuẩn dữ liệu phục vụ quản lý dự án, hãy thực hiện 5 bước:

1. Chọn Template (.RFT) chính xác cho đối tượng (Ví dụ: Metric Door).
2. Thiết lập mặt phẳng tham chiếu (Reference Plane) để khống chế hình dáng.
3. Gán tham số (Parameters) để đối tượng co giãn linh hoạt.
4. Dựng hình khối (Modeling) và gán vật liệu.
5. Load vào Project để kiểm tra tính đúng đắn của dữ liệu.

8. Ví dụ thực tế trong dự án BIM tại Việt Nam

Trong một dự án chung cư cao cấp thực hiện theo chuẩn BIM:

• Kỹ sư kết cấu: Dùng System Family cho sàn bê tông, dầm, tường chịu lực; dùng Loadable Family cho các gối cầu hoặc bản mã thép phức tạp.
• Kỹ sư MEP: Dùng System Family cho hệ thống ống gió, ống nước; dùng Loadable Family cho các thiết bị như máy bơm, AHU, Chiller.

9. Giải pháp quản lý BIM toàn diện: BIM Xây Dựng 360 và CDE360 Việt Nam

Để quản lý hàng nghìn Family này một cách khoa học, chuyên nghiệp, doanh nghiệp cần ứng dụng các nền tảng công nghệ mạnh mẽ. BIM Xây Dựng 360 và CDE360 Việt Nam tự hào là giải pháp hàng đầu hiện nay:

• Quản lý & Điều phối BIM: Kiểm soát tập trung hệ thống Family, đảm bảo tính thống nhất của mô hình.
• Thực hiện CDE: Xây dựng môi trường dữ liệu chung theo chuẩn quốc tế ISO 19650.
• Hệ thống BCF chuẩn TCVN 14177: Phối hợp, ghi chú và xử lý va chạm mô hình trực tiếp trên nền tảng Cloud.

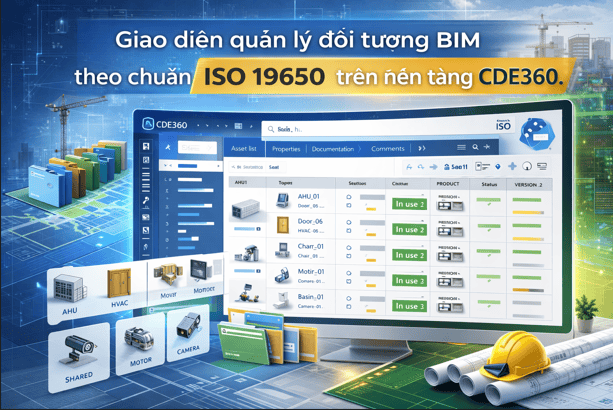

Hình ảnh 2: Giao diện quản lý đối tượng BIM theo chuẩn ISO 19650 trên nền tảng CDE360.

Kết luận

Nắm rõ sự khác biệt giữa System Family và Loadable Family là chìa khóa để làm chủ Revit và quản lý dự án BIM hiệu quả. Hy vọng bài viết mang lại giá trị cho công việc chuyên môn của bạn.

Bài viết được biên soạn bởi Dương Thắng – Chuyên gia Chuyển đổi số ngành xây dựng, Tác giả phần mềm BIM XÂY DỰNG 360.
