Clash Detection trong BIM là gì? Hướng dẫn phát hiện xung đột mô hình chuẩn kỹ thuật

Trong quy trình triển khai BIM, Clash Detection (phát hiện xung đột mô hình) là bước kiểm soát chất lượng quan trọng nhất, giúp phát hiện sớm các mâu thuẫn giữa các bộ môn Kiến trúc – Kết cấu – Cơ điện (MEP). Việc kiểm tra xung đột không chỉ dừng ở việc “có đè lên nhau hay không”, mà cần được thiết lập theo ngưỡng kỹ thuật (threshold) và quy trình lọc phần tử để đảm bảo kết quả sát với thực tế thi công, vận hành và bảo trì công trình.

Các loại xung đột trong BIM: Hard Clash, Clearance Clash và Duplicate Clash

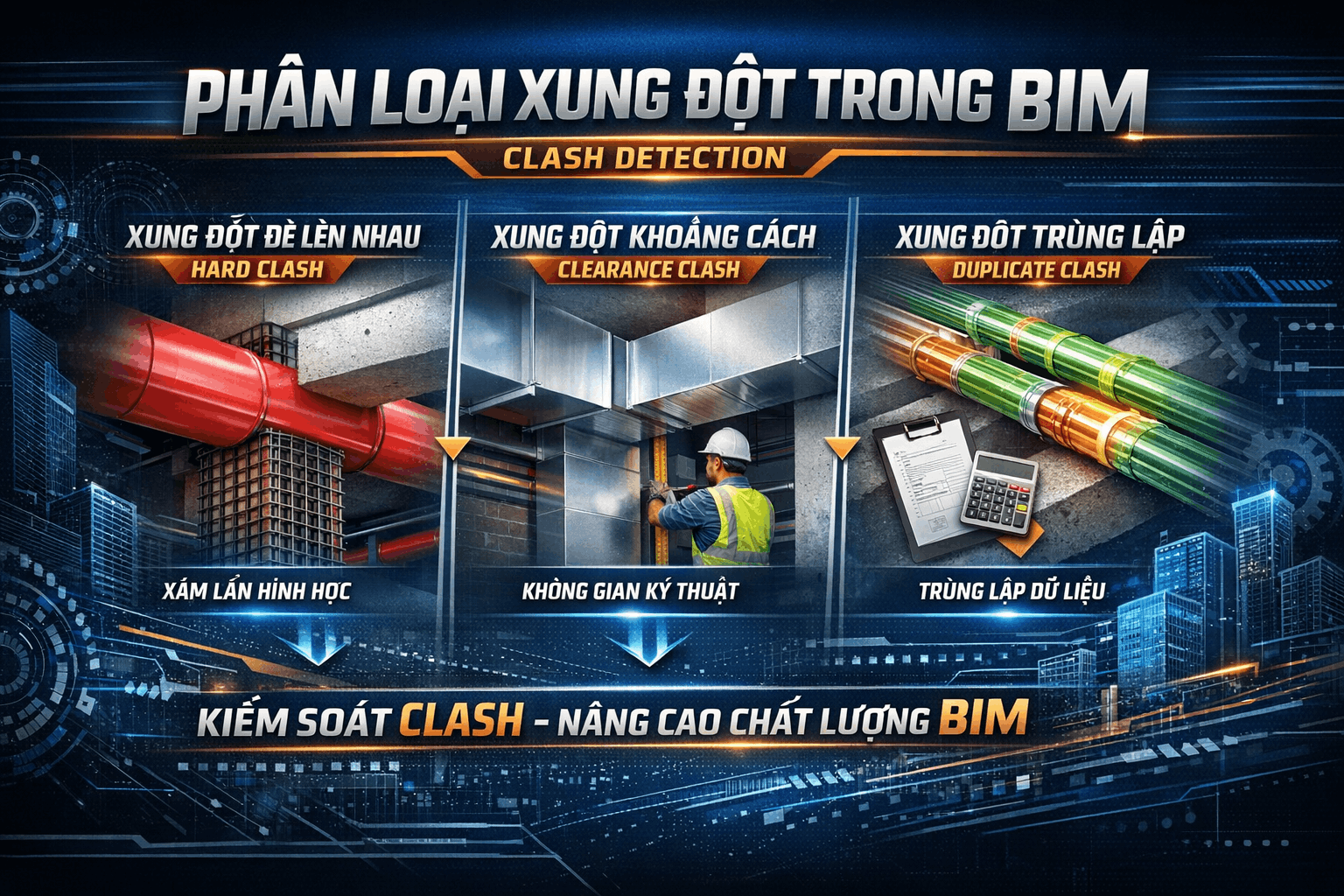

Trong thực tế, xung đột BIM thường được phân thành ba nhóm chính: xung đột đè lên nhau (Hard Clash), xung đột khoảng cách (Clearance Clash) và xung đột trùng lặp (Duplicate Clash). Mỗi loại có tiêu chí đánh giá riêng và cần được quy định rõ trong kế hoạch thực hiện BIM (BEP – BIM Execution Plan).

1. Hard Clash – Xung đột đè lên nhau (xâm lấn hình học trực tiếp)

Hard Clash xảy ra khi hai hoặc nhiều cấu kiện chiếm cùng một thể tích không gian, tức là có giao cắt hình học trực tiếp. Đây là loại xung đột nghiêm trọng nhất, vì nếu không phát hiện sớm ở giai đoạn thiết kế, khi thi công sẽ phải cắt đục kết cấu, thay đổi tuyến ống, phát sinh chi phí lớn và rủi ro an toàn lao động.

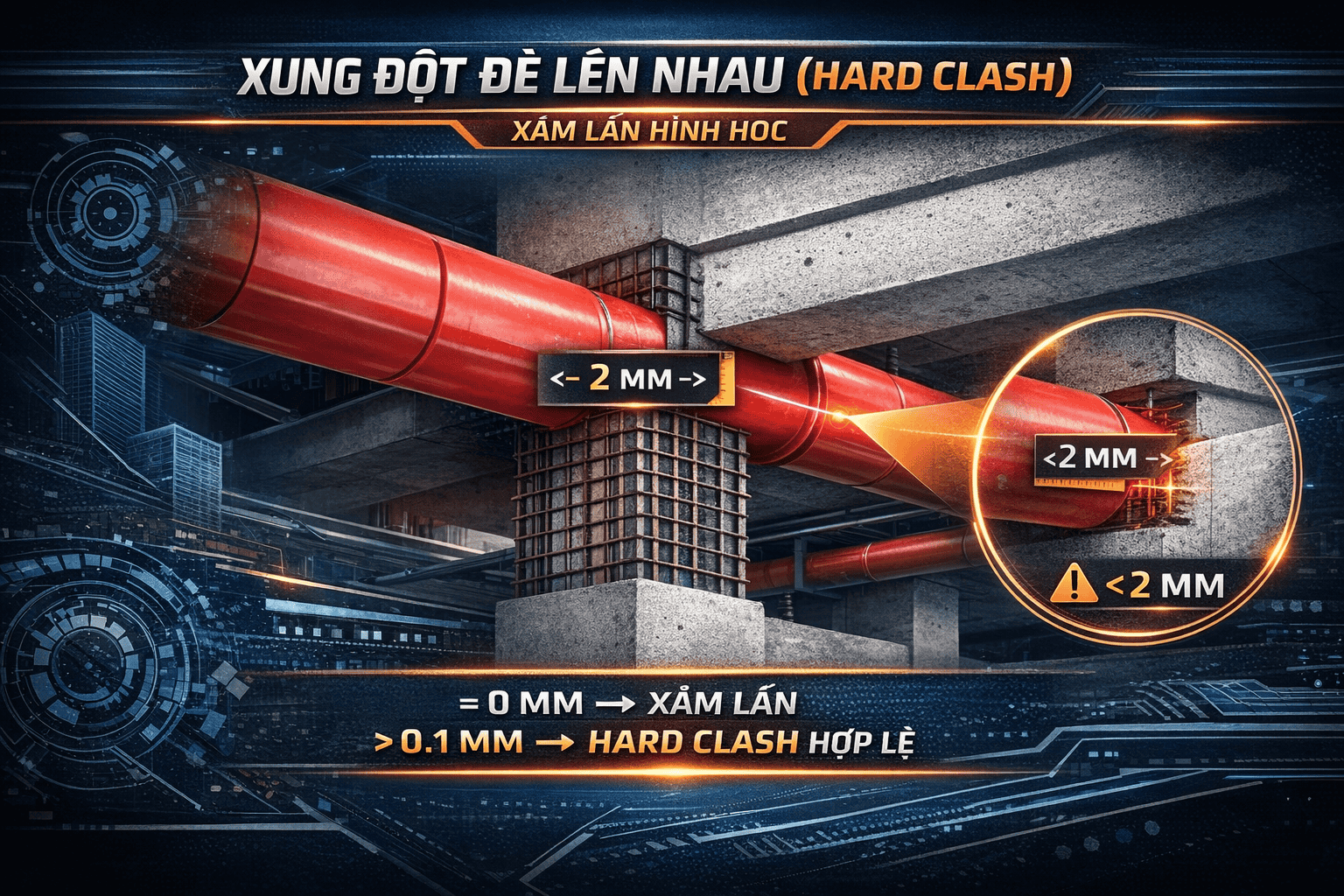

Về mặt kỹ thuật, dự án thường đặt ngưỡng xâm lấn tối thiểu để loại bỏ sai số mô hình hóa. Ví dụ: giao cắt ≥ 0.1 mm hoặc khoảng cách bằng 0 mm được ghi nhận là Hard Clash hợp lệ. Một trường hợp điển hình là ống gió xuyên vào dầm bê tông 2 mm – cần xử lý ngay trong giai đoạn phối hợp thiết kế BIM.

2. Clearance Clash – Xung đột khoảng cách (vi phạm không gian kỹ thuật và bảo trì)

Clearance Clash xảy ra khi hai cấu kiện chưa giao cắt hình học, nhưng khoảng cách giữa chúng nhỏ hơn ngưỡng kỹ thuật cho phép theo tiêu chuẩn thi công, lắp đặt hoặc bảo trì thiết bị. Đây là loại xung đột mang tính quy chuẩn, ảnh hưởng trực tiếp đến khả năng thi công và vận hành lâu dài của công trình.

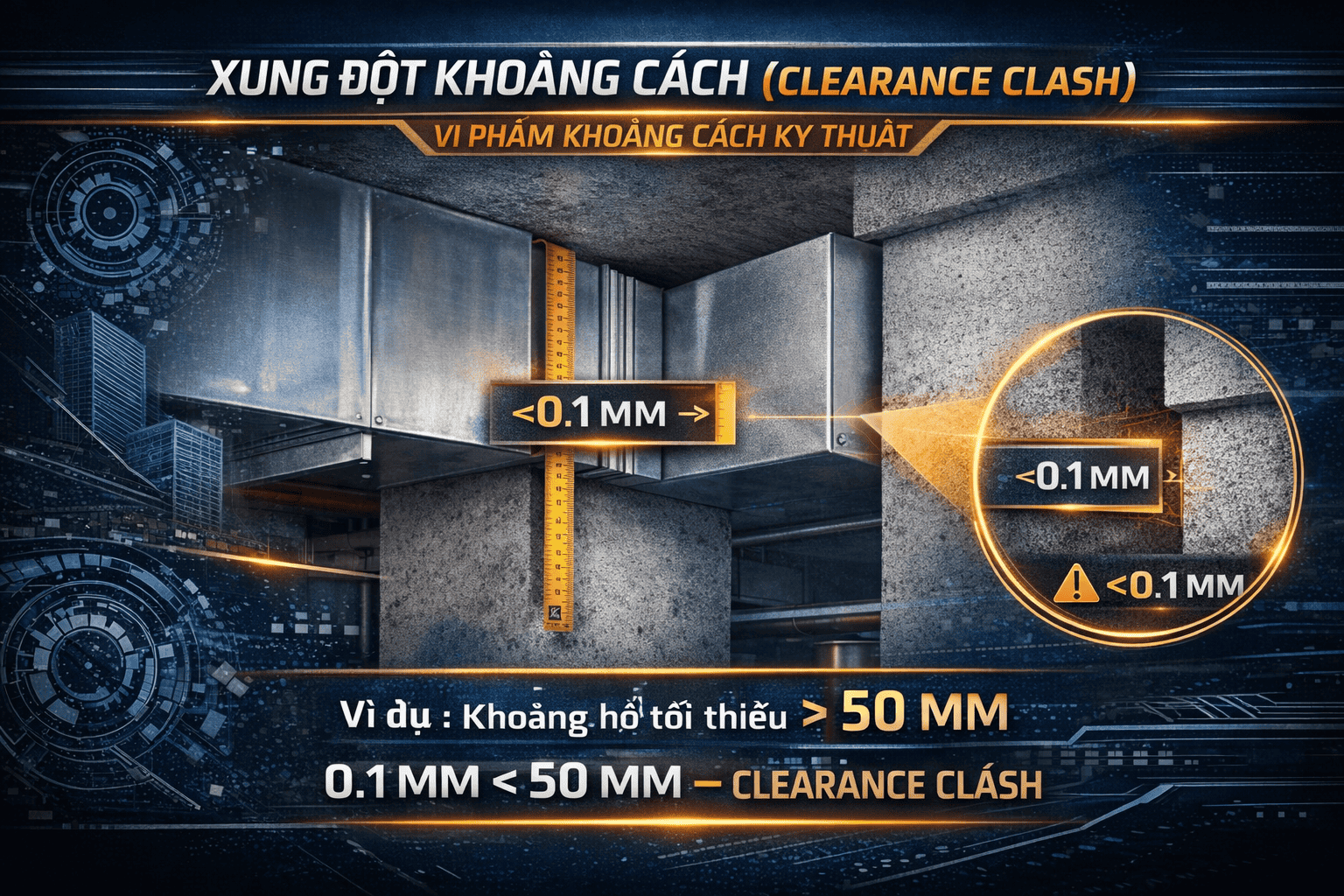

Ví dụ: dự án quy định khoảng hở tối thiểu giữa ống kỹ thuật và kết cấu bê tông phải ≥ 50 mm để đảm bảo lắp đặt và bảo trì. Nếu khoảng cách thực tế chỉ còn 0.1 mm, dù chưa chạm nhau vẫn bị ghi nhận là Clearance Clash. Điều này chứng tỏ không cần xâm lấn hình học vẫn có thể bị xác định xung đột nếu vi phạm ngưỡng không gian kỹ thuật.

3. Duplicate Clash – Xung đột trùng lặp (trùng hình học hoặc dữ liệu mô hình)

Duplicate Clash xuất hiện khi một cấu kiện hoặc thông tin bị mô hình hóa lặp lại tại cùng vị trí hoặc cùng chức năng. Nguyên nhân thường do lỗi đồng bộ mô hình, import nhiều lần hoặc trùng lặp giữa các mô hình bộ môn trong mô hình liên hợp (federated model).

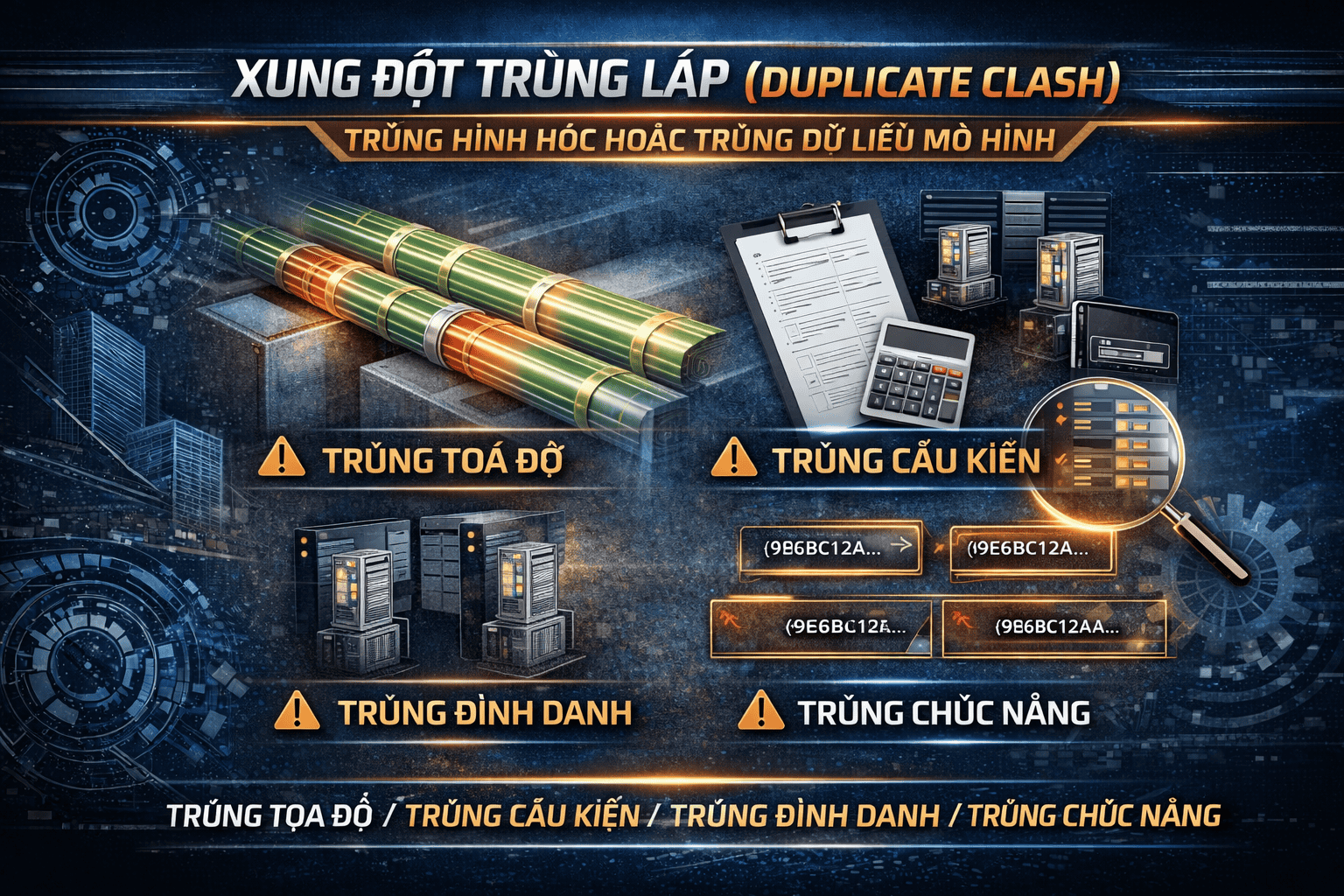

Các dạng trùng lặp phổ biến: trùng tọa độ không gian, trùng cấu kiện (cùng loại, kích thước), trùng định danh (GUID, mã thiết bị), hoặc trùng chức năng giữa các bộ môn. Dù không gây va chạm hình học trực tiếp, Duplicate Clash vẫn làm sai lệch khối lượng, dự toán chi phí và thông tin quản lý tài sản, ảnh hưởng nghiêm trọng đến độ tin cậy của mô hình BIM.

Lọc phần tử trước khi thực hiện Clash Detection (Pre-filter Clash Elements)

Trước khi chạy phân tích xung đột, cần thực hiện bước lọc phần tử kiểm tra để giảm tải tính toán và loại bỏ nhiễu không liên quan. Thay vì kiểm tra toàn bộ mô hình với hàng trăm nghìn cấu kiện, quy trình BIM chuẩn sẽ xác định rõ:

• Nhóm phần tử gốc (Primary Set): ví dụ Tường
• Nhóm phần tử kiểm tra (Target Set): ví dụ Dầm, Cột, Sàn, hệ thống ống kỹ thuật

Ngoài ra, có thể lọc theo kích thước hình học, loại cấu kiện, hoặc vị trí không gian (chỉ kiểm tra cùng tầng, cùng khu vực). Việc lọc giúp giảm đáng kể số cặp đối tượng cần kiểm tra, tối ưu thời gian phân tích và nâng cao hiệu quả khi làm việc với mô hình lớn.

Thiết lập ngưỡng xung đột (Clash Detection Threshold) theo tiêu chuẩn dự án

Sau khi lọc phần tử, hệ thống sẽ cấu hình ngưỡng xung đột theo quy định trong BEP. Các tham số kỹ thuật phổ biến bao gồm:

• Ngưỡng khoảng cách (Clearance): Clearance < 50 mm → ghi nhận xung đột
• Ngưỡng xâm lấn hình học: giao cắt > 0.1 mm → ghi nhận Hard Clash
• Ngưỡng trùng lặp: trùng GUID hoặc tọa độ trong sai số ± 1 mm
• Danh sách phần tử được phép bỏ qua: chi tiết phụ, chi tiết trang trí không ảnh hưởng thi công

Việc chuẩn hóa các ngưỡng này đảm bảo toàn dự án đánh giá xung đột theo cùng một tiêu chuẩn kỹ thuật, tránh tình trạng mỗi bên hiểu và xử lý khác nhau.

Tổng kết: Tại sao cần chuẩn hóa Clash Detection trong BIM?

Ba loại xung đột chính phản ánh ba vấn đề cốt lõi của mô hình số: sai lệch hình học (Hard Clash), sai lệch không gian kỹ thuật (Clearance Clash) và sai lệch dữ liệu (Duplicate Clash). Khi kết hợp với quy trình lọc phần tử và thiết lập ngưỡng theo BEP, Clash Detection không chỉ là công cụ “bắt lỗi” mà trở thành cơ chế kiểm soát chất lượng BIM xuyên suốt vòng đời dự án – từ thiết kế, thi công đến vận hành và bảo trì.
